부산교통공사 2000호대 전동차
더 많은 작업

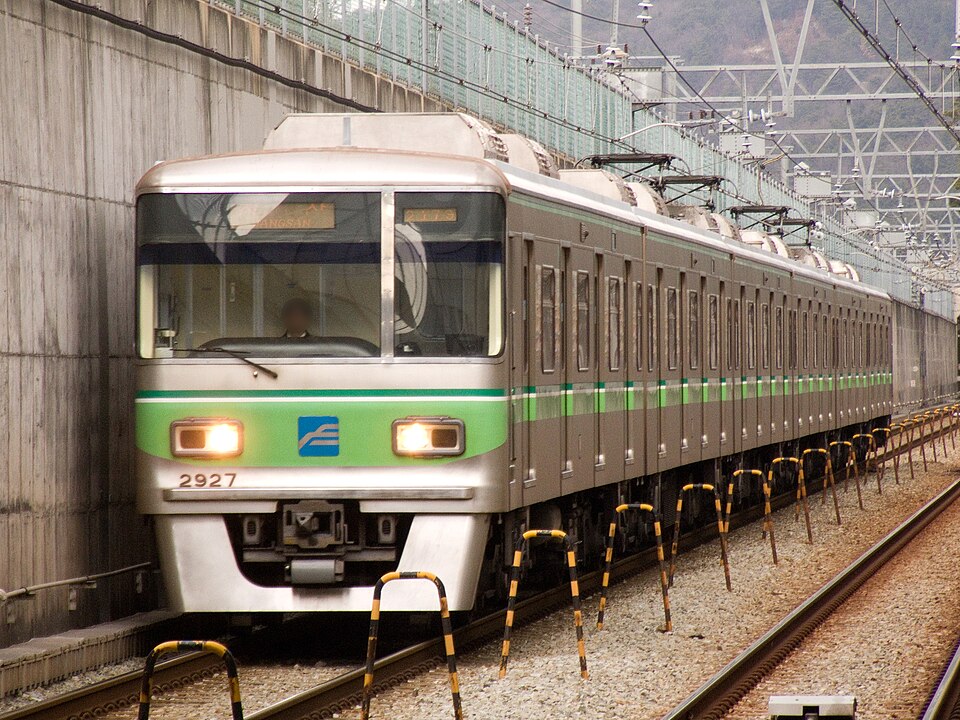

 동원역으로 들어간 227편성 | |
| 제작 및 운영 | |
|---|---|
| 제작사 | 한진중공업(→현대로템) 한국철도차량(→현대로템) 우진산전 |
| 제작 연도 | 1997년 (201) 1998년 (202~228) 2001년 (229~244) 2002년 (245~256) 2026년~2030년 (201~256) |
| 생산량 | 56개 편성 336량 |
| 제원 | |
| 양 수 | 6량 |
| 차량 정원 | 선두차 113명, 중간차 124명 |
| 전장 | 17,500 mm |
| 전폭 | 2,750 mm |
| 전고 | 3,640 mm |
| 차량 중량 | Tc: 29.6 t M1: 32.4 t M2: 31.3 t T: 24.6 t |
| 궤간 (mm) | 1435 |
| 성능 | |
| 전기 방식 | 직류 1500V |
| 제어 방식 | VVVF-GTO 1C4M제어 (알스톰)[1] VVVF-IGBT 2레벨 1C4M제어 (히타치 기반 우진산전)[2] VVVF-IGBT 2레벨 1C4M제어 (다원시스)[3] VVVF-IGBT(도시바 PMSM)[4] |
| 기어비 | 14:99 (7.07) |
| 기동가속도 | 3.0 km/h/s |
| 영업 최고 속도 | ATC/ATP/ATO 구간 80 km/h |
| 설계 최고 속도 | 100 km/h |
| 감속도 | 영업시 3.5km/h/s (비상시) 4.5 km/h/s |
| 전동기 출력 | 210 kW |
| 구동 장치 | 농형 3상 유도전동기 (알스톰 2R1X0100101형) |
| 구동 방식 | WN구동방식 |
| 제동 방식 | 발전제동, 회생제동 병용 전기지령식 공기제동 |
| MT비 | 3M 3T |
| 보안 장치 | ATC/ATP/ATO [수동운전.자동운전] |
부산교통공사 2000호대 전동차는 부산 도시철도 2호선에서 운행하기 위해 도입된 차량이다. 경·중검수 모두 2호선 호포차량기지에서 한다. 현재 총 6량 56개 편성(336량)이 운행 중이다.
차체는 STS301L 경량 고장력 스테인리스를 사용하고 있다. 특이한 점으론 국내 최초로 스테인리스 차체면서 외부 측면에 비드 (외벽에 三 모습으로 나 있는 주름)가 없는 상태로 도입된 열차란 점이다. 후에 이러한 공법은 서울교통공사 7000호대 전동차, 서울교통공사 8000호대 전동차 2차분, 서울교통공사 2000호대 VVVF 전동차 2차분, 부산교통공사 1000호대 전동차 2세대에도 적용이 됐다. 대차는 1차 지지부에 세브론 고무, 2차 지지부에 에어스프링을 사용한 볼스터 방식의 대차를 채용했다. 추진제어장치는 서울교통공사 4000호대 VVVF 전동차 중 2차분, 서울교통공사 7000호대 전동차, 서울교통공사 8000호대 전동차 중 1차분 등과 동일한 알스톰 GTO(4500V, 1150A, 3상 2레벨)를 사용한 VVVF 인버터나, 201~219, 249~252편성은 히타치 기반 우진산전, 253~256편성은 다원시스에서 제작한 추진제어장치로 교체됐다. 신호 시스템은 봄바디어 사의 신호설비를 사용했고 ATP/ATO를 사용해 ATC의 기능을 수행하고 있다. 또한 무인 운전도 가능하다.
- 201~256편성: 호포차량기지, 6량
1편성은 6량으로 구성돼 있다.
3M3T 구조로, 1C4M(1개의 VVVF 제어장치가 견인전동기 4개를 일괄제어)방식이다.
- 부산교통공사에선 M'객차를 M1, M 객차를 M2로 지칭하며, 하단에도 이를 적용했다.
- C/I 추가 설명
C/I는 컨버터/인버터의 약자로 교직 전동차로 예를 들면 교류구간에서 전기를 먹고 (중간과정 차량) 컨버터는 교류를 직류로 변환한 다음 인버터가 직류를 교류로 변환하다. 그 직류로 유도전동기(견인전동기)를 돌리는데 비해, 직류가 흐른 부산 2호선은 직류를 먹고 바로 인버터로 가면 된다. 교류로 작동된 전동기기 때문에(유도 전동기) 인버터에서 직류를 교류로 바꿔서 전동기가 구동된 것으로, 직류 교차선, 교류 전동기인 열차들은 컨버터가 없고 인버터만 있다.
한국철도차량 및 한진중공업 공장에서 각각 차량을 트레일러에 실어서 호포차량기지로 운반했다.
- 호포차량기지 소속: 201~228편성(총 6량 28개 편성)
- 제작사: 한진중공업
1999년 5월 31일 일요일 1단계 구간 (호포역~서면역) 개통 때 단계적으로 도입됐다. 노약자석을 포함해 측면 창문의 상부를 열고 닫을 수 있다. 차량 옆에 있는 차량 번호 표시기 녹색 글씨로 돼 있으나, 현재는 검은색 글씨로 변경됐다. SLS중공업에서 불연재로 개조됐다.
현재 201~219편성의 추진제어장치가 알스톰 VVVF-GTO에서 우진산전 VVVF-IGBT로 교체됐다. 전력용 반도체 소자는 히타치의 3300V / 1500A (MBN1500E33E3)IGBT다.
- 호포차량기지 소속: 229~244편성(총 16개 편성)
- 제작사: 미정
- 제어방식:
현재 운행 중인 차량은 굵은 글씨로 표시했다.
| 차호 | 도입 시기 | 운행 개시 | 비고 |
|---|---|---|---|
| W201편성 | 2026년 10월 6일 | 운행 예정 | |
| W202편성 | 2026년 10월 10일 | 운행 예정 | |
| W203편성 | 2026년 11월~2027년 예정 | 시운전 예정 | |
| W204편성 | 제작 중 | ||
| W205편성 | 제작 예정 | ||
| W206편성 | |||
| W207편성 | |||
| W208편성 | |||
| W209편성 | |||
| W210편성 | |||
| W211편성 | |||
| W212편성 | |||
| W213편성 | |||
| W214편성 | |||
| W215편성 | |||
| W216편성 | |||
| W217편성 | |||
| W218편성 | |||
| W219편성 | |||
| W220편성 | 2026년 10월 14일 | 운행 예정 | |
| W221편성 | 2026년 11월~2027년 예정 | ||
| W222편성 | 2026년 10월 28일 | 도입 예정 | |
| W223편성 | 2026년 11월~2027년 예정 | ||
| W224편성 | |||
| W225편성 | |||
| W226편성 | |||
| W227편성 | |||
| W228편성 | 2027년 10월 예정 | 도입 예정 | |
| 229편성 | 2029년 예정 | 제작 예정 | |
| 230편성 | 제작 예정 | ||
| 231편성 | |||
| 232편성 | |||
| 233편성 | |||
| 234편성 | |||
| 235편성 | |||
| 236편성 | |||
| 237편성 | |||
| 238편성 | |||
| 239편성 | |||
| 240편성 | |||
| 241편성 | |||
| 242편성 | |||
| 243편성 | |||
| 244편성 | 제작 예정 | ||
| 245편성 | 2030년 예정 | 제작 예정 | |
| 246편성 | |||
| 247편성 | |||
| 248편성 | |||
| 249편성 | |||
| 250편성 | |||
| 251편성 | |||
| 252편성 | |||
| 253편성 | |||
| 254편성 | |||
| 255편성 | |||
| 256편성 | 제작 예정 |
부산 도시철도 2호선은 개통되기 전에도 소음으로 인한 문제와 이에 대한 논란이 있는데, 그 이유는 다음과 같다.
- 이 전동차의 대차는 1차 지지부에 세브론 고무, 2차 지지부에 에어스프링을 사용한 볼스터 방식이다. 세브론 고무 방식 대차의 경우 차륜의 사행동에 의한 소음을 고려해야 하지만, 설계 당시 이를 고려하지 않았다. 이는 서울 지하철 5호선의 서울교통공사 5000호대 전동차도 비슷하게 겪고 있는 문제였다.
- 설계 당시 지하 구간에서 자갈 대신 콘크리트 도상을 사용한 것도 소음 문제의 원인이다. 게다가 2호선의 지상 구간은 양산선 및 호포~동원 구간 뿐이고, 나머지 대부분의 구간은 지하로 주행한다. 자갈 도상은 호포~동원 구간에 불과하다. 자갈 도상의 경우 자갈 사이의 빈 공간을 통해 소음을 흡수할 수 있지만, 콘크리트 도상은 소음이 잘 반사된다. 따라서 직선 주로에선 큰 문제가 없지만, 곡선 주로에서는 엄청난 소음이 나게 된다. 심지어 소음 수치가 무려 93데시벨에 가까운 곡선 구간도 있다.
- 극심한 소음 문제를 해결하기 위해서, 부산교통공사는 서면~금련산역 구간의 개통 이후 반입된 열차에 통유리 이충창을 사용했다.
- 2011년 : 201~204편성
- 2012년 : 205~206편성
- 2013년 : 207~208편성
- 2014년 : 209~210편성
- 2015년 : 211~214편성
- 2016년 : 253~256편성
- 2017년 : 215~216편성
- 2018년 : 217~218편성
- 2019년 : 219, 221편성
- 2022년 : 249~252편성
