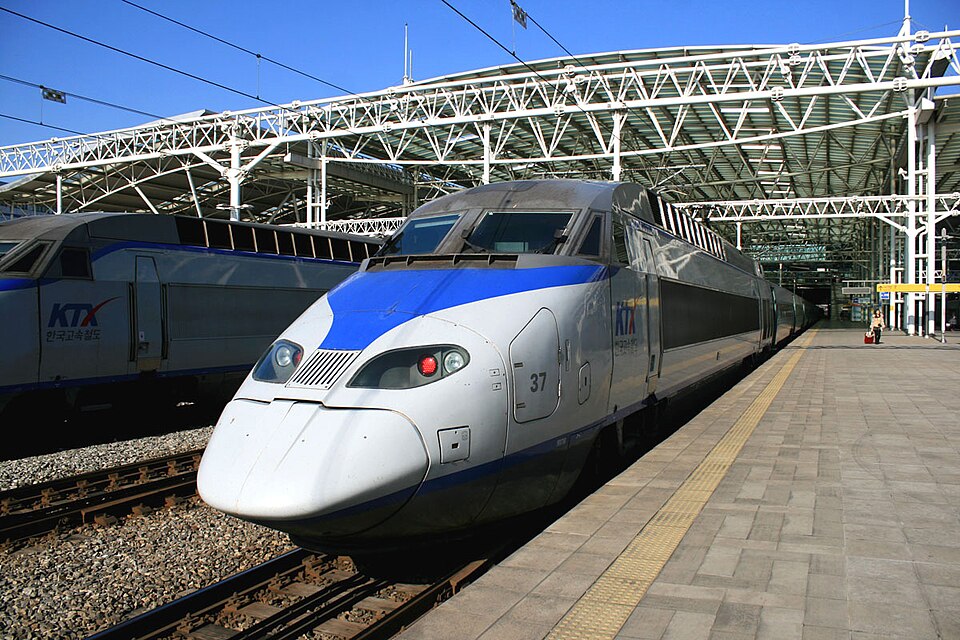

KTX (차량)

KTX

제작 및 운영
주 용도	고속입선용 고속철도 차량
제작사	프랑스 알스톰 대한민국 로템(면허생산)
운영 회사	한국철도공사
제작 연도	1996년 10월~2003년
생산량	46편성 920량
사용량	46편성 920량
도입단가	1편성 20량 4,166만 9,800 달러(2,002년) 1량당 208만 3,490 달러(2,002년)
제원
편성구조	2L 2M 16T
차량 정원	일반실 56~60명 특실 25~35명
편성 정원	981명: 총951석 특실: 92명 일반실: 859명 접이식 의자: 30명
편성 길이	388,104 mm
전장	기관차 22,517 mm 동력객차 21,845 mm 객차 18,700 mm
전폭	기관차 2,814 mm 동력객차 2,904 mm 객차 2,904 mm
전고	기관차 4,062 mm 동력객차 4,100 mm 객차 3,484 mm
편성 중량	공차중량 695 t 만차중량 771.2 t
대차	관절대차
대차간 거리	기관차 14,000 mm 객차 18,700 mm
축중	기관차 17 t 객차 11 t
궤간 (mm)	(표준궤) 1,435
성능
동력 방식	동력집중식
전기 방식	교류 25,000V 60Hz
제어 방식	사이리스터 위상 전류형 인버터제어 (GTO)
기동가속도	1.5 km/h/s
영업 최고 속도	ATS/ATP/TVM 구간 305 km/h
설계 최고 속도	330 km/h
감속도	상용 3.5 km/h/s 비상 4.5 km/h/s
전동기 출력	1,130 kW
편성 출력	13,560 kW
견인력	158.4 kN (300km/h)
구동 장치	교류동기전동기
제동 방식	회생제동, 발전제동, 마찰제동
MT비	4M 16T
보안 장치	ATS, ATP(봄바르디어), TVM-430
비고	평균가속도 0.82 km/h/s (0~300 km/h)

KTX (100000호대, Korea Train eXpress)는 프랑스의 알스톰 사의 기술로 개발하였으며 대한민국의 현대로템이 알스톰사와 라이선스 계약을 체결하여 국내에서 조립, 생산한 대한민국 최초의 고속철도 차량이다. 현재 1개 편성 20량, 총 46개 편성(920량)이 운행되고 있다.

개요

성능

사양은 TGV 레조와 동일하며 출력 증대를 위한 모터 블록 추가, 직류 1.5KV 장치 제거, 답면구배 조정이 실시되었고 회생 제동도 추가되었다. 대차는 기관차에 통형고무식, 객차에 한쪽지지 액슬빔식 볼스터리스 대차를 채용하였다. 2차 서스펜션은 공기 용수철, 축거는 3.0m와 2.5m다. 고속으로 주행하기 때문에 사행동 억제를 위해서 요댐퍼가 설치되어 있다.

차체

차체는 연강(마일드 스틸)제이며, 테제베 계열의 열차의 특징이라고 할 수 있는 관절대차를 채용하고 있다. 주 전동기로는 1,130kW의 동기전동기를 사용한다. 선두부는 스페인의 AVE 렌페 클래스 100과 비슷하나 KTX가 더 날렵하고 운전실창은 TGV-R과 같다.

기타 사항

• 001 ~ 012호기는 프랑스 알스톰에서 직수입한 차량이며, 현대로템 창원 공장에서 조립생산하였다.
  • 001 ~ 002호기는 특히 경부고속선 공사 초기 시운전 및 학술적 연구를 위해 1998년에 수입되었다.
• 013 ~ 046호기는 대한민국의 열차 제작 회사 현대로템이 프랑스 알스톰으로부터 기술 제휴를 받아 생산한 차량이다.
  • 036호기는 대한민국의 대통령이 공무수행 중 이용할 수 있는 전용 특별 동차 편성으로 지정되었으나 현재는 KTX-산천 109호기로 대체되었고, 이 편성은 일반 편성과 동일하게 개조되었으나, 1호차와 18호차의 좌석이 24석으로 운영되고 있다.
• 2016년 3월부터 KTX-산천 (140000호대) 도입과 함께 개번 과정에서 백의자리 0을 추가해 001호기부터 046호기로 개번하였다.
• 또한 2014년 10월부터 반수명 대수선 시행으로 인하여 일부 차량의 외관이 새롭게 대수선되었다. 해당 차량은 1~4, 7, 9~11, 13~15, 17, 19~22, 24~27, 31~33, 35, 37, 40, 43~45호기다.

호차번호	좌석수	비고
특실
2호차	25석
3호차	35석
4호차	32석
총계	92석
일반실
5호차	55석	이전에는 특실이었다.
1, 6, 8, 11, 13, 15, 17, 18호차	56석	1호차 같은 경우 영화객실은 2014년 12월 22일부터 롯데시네마 사정으로 운영하지 않는다. 또한 1호차와 18호차의 경우, 24석으로 운영하는 편성도 있다.
7, 9, 10, 12, 14, 16호차	60석
총계	859석

영업 구간

• 2025년 4월 14일 기준
• KTX-산천: 파란색
  • 원강산천: 초록색
• KTX-이음: 하늘색
• KTX-청룡: 노란색

노선	구간	번호
경부고속선
	서울 - 부산	1, 2, 3, 4, 5, 6, 8, 9, 10, 12, 13, 14, 15, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 37, 38, 39, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 53, 54, 55, 56, 59, 60, 61, 62, 63, 64, 65, 67, 68, 69, 70, 71, 72, 73, 74, 75 / 80, 82, 84, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 191, 192, 193, 196, 197, 198
	행신 - 부산	7, 11, 16, 17, 36, 40, 41, 52, 57, 58, 66 / 83, 85, 98, 100/183, 185, 195
	서울 - 동대구	117, 120
	서울 - 대전	116, 118, 119
경부선	서울 - 구포 - 부산	101, 102, 103, 104, 105, 106, 107, 108, 109, 110, 111, 112 / 161, 162, 163, 164, 165, 166
	서울 - 수원 - 부산	121, 122, 123, 124, 125, 126, 127, 128 / 171, 172, 173, 174, 175, 176, 177, 178
동해선	서울 - 포항	231, 232, 233, 236, 237, 238, 240, 241, 242, 243, 244, 246, 247, 248, 249, 250, 251, 252, 253, 255, 291, 292, 293, 294, 295, 296, 297, 298
	행신 - 포항	234, 235, 239, 245, 254
경전선	서울 - 마산	202, 207, 210, 215, 216, 217, 220, 223, 224 / 286, 287
	행신 - 마산 / 진주	204, 211, 212, 213,219, 222
	서울 - 진주	201, 203, 206, 205, 208, 209, 213, 214, 218, 221 / 281, 282, 283, 284, 285, 288
호남고속선, 호남선	용산 - 목포	401, 403, 406, 409, 410, 419, 420, 421, 423, 426, 430, 432, 435, 437, 438
	행신 - 목포	404, 405, 407, 408, 415, 417, 424, 434, 440
	서울 - 목포	412, 413, 414, 418, 422, 427, 429, 433
	용산 - 광주송정	402, 411, 416, 425, 428, 431, 436, 439 / 441, 442
	목포 - 서대전 - 서울	472
	서대전 - 서울	473
전라선	용산 - 서대전 - 여수엑스포	581, 582, 583, 584
	용산 - 여수엑스포	501, 505, 506, 509, 510, 513, 518, 522
	서울 - 여수엑스포	508, 514, 515, 517
	여수엑스포→서울	516
	여수엑스포→행신	502, 504, 512, 520, 524, 542, 544
	행신 - 여수엑스포	503, 507, 511, 519, 543
	용산 - 서대전 - 전주	585, 586, 587, 588, 589, 590
중앙선	청량리 - 안동	701, 714, 781, 782
	서울 - 안동	702, 704, 705, 707, 708, 711, 712, 715
	청량리 - 부전	703, 706, 709, 710, 713, 716
중부내륙선	판교 - 문경	731, 732, 733, 734, 735, 736, 737, 738
강릉선	서울/청량리 - 강릉	801, 802, 803, 804, 806, 807, 808, 809, 810, 811, 812, 813, 814, 815, 816, 817, 818, 819, 820, 821, 822, 823, 824, 825, 827, 828, 831, 832 / 851, 852, 853, 854, 855, 856, 857, 858, 859, 860, 861, 862, 863, 864, 865, 866, 867, 868, 871, 872
	행신 - 강릉	805, 826
영동선	서울/청량리 - 동해	840, 841, 842, 843, 844, 845, 846, 847, 848, 849 / 881, 883, 884, 886, 887, 888

현황

• 가시성을 높이기 위해 현재 운행 중인 차량은 굵은 글씨로 표시하였다.
• 1~12호기는 알스톰에서, 13~46호기는 로템 창원공장에서 제작하였다.
• 모든 차량은 사이리스터 위상제어(GTO) 소자를 사용한다.

차호	도입 시기	운행중단 시기	비고
001호기	1996년 10월	운행 중	외부 대수선을 시행한 차량이다. 알스톰에서 제작했고, 프랑스에서 시운전을 한 후 국내에 반입됐다.
002호기	1996년 11월	운행 중	외부 대수선을 시행한 차량이다.
003호기	1996년 12월	운행 중
004호기	1997년 1월	운행 중
005호기	1997년 2월	운행 중
006호기	1997년 3월	운행 중
007호기	1997년 4월	운행 중
008호기	1997년 5월	운행 중
009호기	1997년 6월	운행 중	외부 대수선을 시행한 차량이다.
010호기	1997년 7월	운행 중
011호기	1997년 8월	운행 중	외부 대수선을 시행한 차량이다.
012호기	1997년 9월	운행 중	마지막 알스톰 제작 열차다. 2004년 4월 1일 KTX 경부선 부산행 첫차를 운행하였다.
013호기	1997년 10월	운행 중	13호기부터는 현대로템에서 제작한 차량이다. 외부 대수선을 시행한 차량이다.
014호기	1997년 11월	운행 중	외부 대수선을 시행한 차량이다. KTX 개통식 당시 주행차량.
015호기	1997년 12월	운행 중	외부 대수선을 시행한 차량이다. 최초의 ATS 시범 작동 차량.
016호기	1998년 1월	운행 중
017호기	1998년 2월	운행 중	외부 대수선을 시행한 차량이다.
018호기	1998년 3월	운행 중	코레일톡 객실내 미리보기 촬영차량
019호기	1998년 4월	운행 중	외부 대수선을 시행한 차량이다. 020호기는 코레일톡 객실내 미리보기 촬영차량
020호기	1998년 5월	운행 중
021호기	1998년 6월	운행 중
022호기	1998년 7월	운행 중
023호기	1998년 8월	운행 중
024호기	1998년 9월	운행 중	외부 대수선을 시행한 차량이다.
025호기	1998년 10월	운행 중	외부 대수선을 시행한 차량이다. 2007년 11월 3일에 발생한 부산역 KTX 열차 충돌 사고로 인하여 중파돼 운행이 중지됐던 차량이다.
026호기	1998년 10월	운행 중	외부 대수선을 시행한 차량이다.
027호기	1998년 11월	운행 중
028호기	1998년 12월	운행 중
029호기	1999년 1월	운행 중
030호기	1999년 2월	운행 중
031호기	1999년 3월	운행 중	외부 대수선을 시행한 차량이다. 033호기는 2013년 8월 30일 대구역 열차 충돌 사고 때문에 중파돼 운행이 중단된 바 있다.
032호기	1999년 4월	운행 중
033호기	1999년 5월	운행 중
034호기	1999년 6월	운행 중
035호기	1999년 7월	운행 중	외부 대수선을 시행한 차량이다.
036호기	1999년 8월	운행 중	과거 대통령 특별 동차이기도 했으며 047호기로 개번된 바 있다. 현재는 036호기로 변경됐으며 차량에 검측장비가 설치돼 1호차와 18호차를 24석으로 운행하고 있다.
037호기	1999년 9월	운행 중	외부 대수선을 시행한 차량이다.
038호기	1999년 10월	운행 중	2007년 11월 3일에 부산역 KTX 열차 충돌 사고로 중파돼 운행이 중지됐던 차량이다.
039호기	1999년 11월	운행 중	5호차가 35석 규모의 특실 객차에서 55석 규모의 일반실 객차로 시범 개조된 차량이다.
040호기	1999년 12월	운행 중	외부 대수선을 시행한 차량이다.
041호기	2000년 1월	운행 중
042호기	2000년 2월	운행 중
043호기	2000년 3월	운행 중	외부 대수선을 시행한 차량이다.
044호기	2000년 4월	운행 중
045호기	2000년 5월	운행 중
046호기	2000년 6월	운행 중	최후로 생산된 KTX이다. MP3 시험 작동 차량.

사고

• 2007년 6월 14일: 서울역을 출발해 부산역으로 가던 KTX 열차가 밀양시 상동역 인근을 통과하던 중 충격완화장치(요댐퍼)가 선로에 떨어져 열차에 자갈이 튀는 사고가 발생. 1명이 부상을 입고 주차되어 있던 차량 2대가 파손되었다. 해당 열차는 50분 지연 후 부산역에 도착하였다.

• 2007년 11월 3일: 부산역을 출발할 예정이던 제 110열차(KTX 025호기)와 출발을 위해 부산역으로 진입하던 제 112열차(KTX 038호기)가 부산역 구내에서 충돌. 승객 2명이 경상을 입고 025편성과 038편성의 전두부가 부서졌다. 제 110열차는 지연 운행하였으며, 운행 예정이던 제112열차는 운휴하였다. 사고 원인은 112열차의 기관사가 신호를 인지하지 못해서이다.

• 2009년 3월 20일: 대전광역시 중구 중촌동 대전건널목에서 광주역을 출발해 용산역으로 가던 518열차(KTX 041호기)가 만취차량에 들이받아 전두부 연결기가 부분 파손되었다.

• 2010년 10월 24일: 서울역을 출발해 부산역으로 가던 KTX열차가 제동장치 부품 파손에 의한 고장으로 오송역에서 멈춰섰다.

• 2011년 2월 25일: 부산역을 출발해 서울역으로 가던 KTX 제 106열차가 화성시 반월터널 인근에서 멈췄다. 사고는 열감지장치의 작동에 의해 일어났다.

• 2011년 3월 20일: 부산역을 출발해 서울역으로 가던 KTX 제 130열차가 부산광역시 금정터널 내부에서 멈췄다. 사고 원인은 주요 전동 장치 중 하나인 모터블록 고장이 원인이었다. 한편 같은 해 2월 27일에도 모터블록 고장으로 신경주역에서 멈춰섰다. 또, KTX의 모터블록 고장은 KTX-산천에서도 여러 차례 발생하였다.

• 2011년 5월 6일: 부산역을 출발해 서울역으로 가던 KTX 제 132열차가 자동차축검지장치의 이상으로 김천역 인근에서 멈춰섰다. 그러나 정확한 정차 사유에 따른 안내방송 조차 없어 이용고객들의 강한 불만을 초래하였고 후속 열차도 10여분가량 지연 운행되었다.

• 2011년 7월 30일: 서울역을 출발해 부산역으로 가던 KTX 제607열차(KTX 001호기)가 충청남도 연기군(현 세종특별자치시) 청남건널목에서 승용차와 충돌해 운전자가 사망하고, 전두부가 파손되었다.

• 2013년 8월 31일: 대구역을 무정차 통과하던 서울행 KTX 제4012열차(KTX-I 033호기)가 대구역을 통과하던중 신호체계 이상 등의 원인으로 추정되는 사고로 무궁화호 제1204열차의 기관차와 충돌하였다. 열차가 충돌하여 KTX 10량과 무궁화호 1량이 탈선하였다. 그리고 부산행 KTX 제101열차(KTX 003호기)가 사고현장에서 비상정지를 하였으나 충돌하였다. 이 사고로 상하행선이 일시 통제되었다가 하행선이 먼저 임시복구되어 KTX만 통과하고 무궁화호와 새마을호 등은 통제되었다. 사고 KTX들은 2013년 추석 대수송기간과 2014년에 두 차례에 걸쳐 운행을 재개했는데, 이 과정에서 003호기의 파손차량을 033호기로, 033호기의 파손되지 않은 2량을 003호기로 각각 옮기는 작업도 병행하였다.

• 2014년 5월 11일에도 전력공급장치의 고장으로 금천구청역에서 30분간 정차하였다.

• 2018년 10월 11일 경북 김천시 남면 경부고속선 선로에 신원미상자가 침입하여 진주행 KTX 제405 열차(014호기)와 접촉하는 사고가 발생했다. 사고 여파로 해당 열차는 40여분 지연 운행되었다. 탑승객들은 동대구역에 내려 대체열차로 환승하는 불편을 겪었다.
