| 제작 및 운영 | |
|---|---|
| 제작사 | 현대로템 |
| 운영 회사 | 우이신설경전철 |
| 제작 연도 | 2015년 |
| 생산량 | 18편성 36량 |
| 제원 | |
| 양 수 | 2량 |
| 편성구조 | Mca - Mcb |
| 편성 정원 | 174명 |
| 편성 길이 | 51.200 mm |
| 전장 | 25.600 mm |
| 전폭 | 2,650 mm |
| 전고 | 3,400 mm |
| 편성 중량 | 46.5 t |
| 대차 | 볼스터 대차 (1차 : 세브론 고무 스프링, 2차 : 공기 스프링) |
| 축중 | 10.8 t |
| 궤간 (mm) | 1,435 |
| 성능 | |
| 전기 방식 | 직류 750V |
| 제어 방식 | VVVF-IGBT(미쓰비시){현대로템 IPM} |
| 전동기 형식 | 3상 농형 유도전동기 |
| 기어비 | 5.71 |
| 차륜 직경 | 660 (철제탄성차륜) mm |
| 기동가속도 | 3.96 km/h/s |
| 영업 최고 속도 | ATC/ATO 구간 70 km/h |
| 설계 최고 속도 | 80 km/h |
| 감속도 | 상용 : 4.32 km/h/s 비상 : 4.68 km/h/s |
| 제동 방식 | 회생제동 병용 전기 지령식 공기제동(응하중부, 라이닝 디스크 제동) |
| MT비 | 2:0 |
| 보안 장치 | ATC/ATO (무인 반자동운전) |

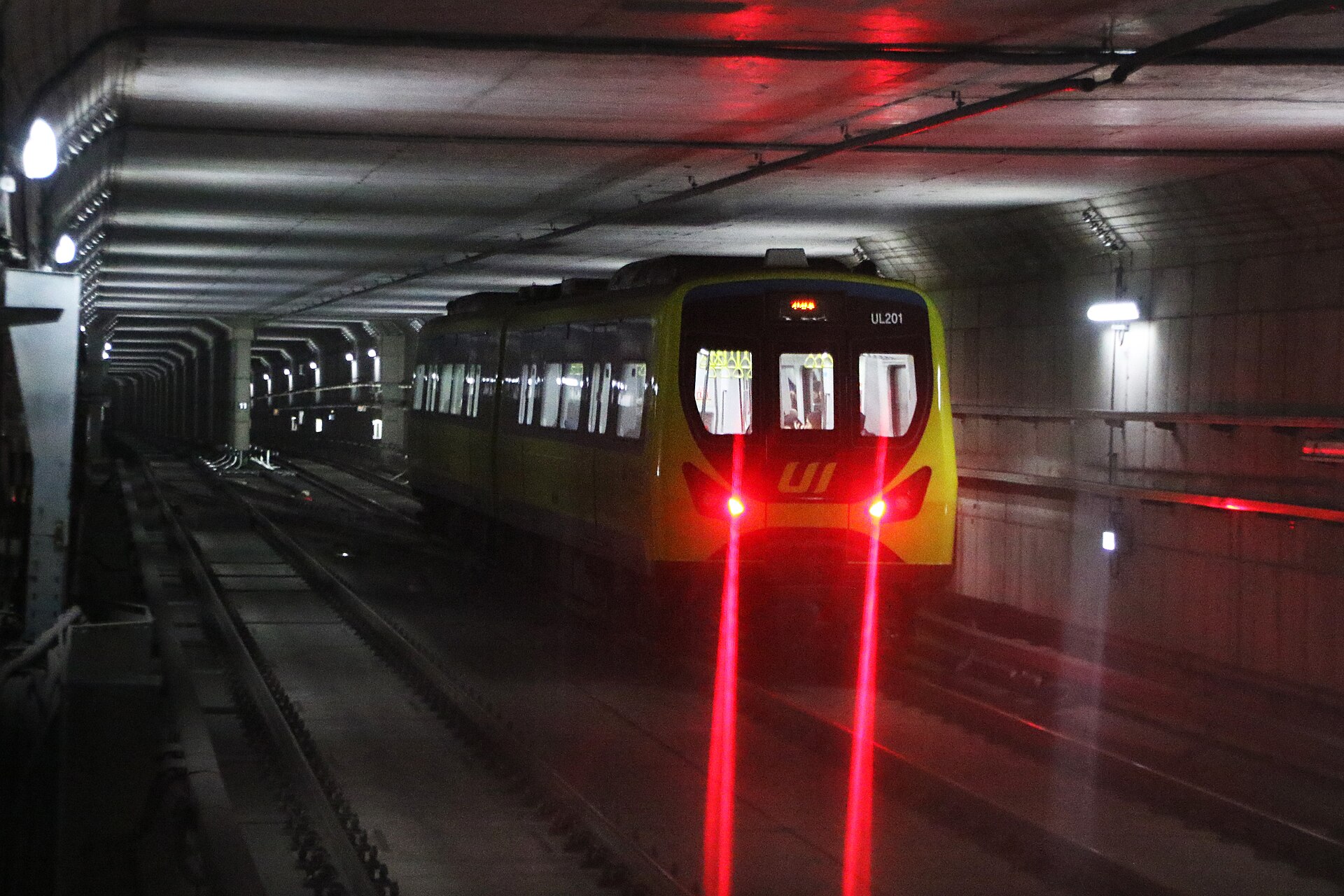

우이신설경전철 UL000호대 전동차는 2017년 8월 29일 서울 경전철 우이신설선 개통과 함께 도입된 차량이다. 현재 총 2량 18개 편성 (36량)이 운행하고 있다. 또한 김포골드라인운영 1000호대 전동차가 이 차량을 기반으로 만들었으나 전면부 형상 및 도색에서 차이점을 보인다.
이 차량은 대한민국 독자기술로 제작된 경전철 차량으로 신분당선, 인천 도시철도 2호선, 의정부 경전철, 용인 경전철, 부산 도시철도 4호선, 부산-김해 경전철, 대구 도시철도 3호선과 같이 무인 운전으로 운행된다. 2013년 12월에 차량 제작에 착수해 총 36량이 반입됐다.
차량번호 부여는 2015년 6월에 다음과 같이 3가지가 부여됐다.
- UL1(2)XX: U는 Ui를, L은 경전철(Light Rail Transit)을, 1(2)는 전면부(1)와 후면부(2)를, XX는 편성번호를 의미한다.
- UL1(2)XX: U는 Ui를, L은 경전철(Light rail transit)을, 1(2)는 전면부(1)와 후면부(2)를, XX는 편성번호를 의미한다.
- L11(2)XX: 우이신설경전철에서 제안한 것으로 L은 경전철(Light rail transit)을, 1은 서울시 최초를, 1(2)는 전면부(1)와 후면부(2)를, XX는 편성번호를 의미한다.
- SL11(2)XX: S는 서울(Seoul)을, L은 경전철(Light rail transit)을, 1은 서울시 최초를, 1(2)는 전면부(1)와 후면부(2)를, XX는 편성번호를 의미한다.
이중에서 두번째와 세번째 안은 서울시 최초의 경전철이라는 의미이나 추후 건설된 타 노선과 차량번호 구별이 어렵다는 단점이 있으며, 첫번째 안은 운행지역인 우이동(U) 명칭을 차량번호 앞에 표기해 추후 건설된 타 노선 경전철과 구별이 용이하고 각종 데이터 기록유지에 유리하다고 검토됐다.
2량 1편성으로 운행하고 있다.
| ◇◇ | ◇◇ | ||
| UL1## | UL2## | ||
- UL001~UL018편성: 우이차량기지, 2량
현재 운행 중인 차량은 가독성을 높이기 위해 굵은 글씨로 표시했다.
| 차호 | 도입 시기 | 운행 개시 | 비고 |
|---|---|---|---|
| UL001편성 | 2014년 12월 1일 | 2017년 8월 29일 | |
| UL002편성 | 2015년 1월 6일 | ||
| UL003편성 | 2015년 1월 13일 | ||
| UL004편성 | 2015년 1월 20일 | ||
| UL005편성 | 2015년 2월 1일 | ||
| UL006편성 | 2015년 2월 9일 | ||
| UL007편성 | 2015년 2월 17일 | ||
| UL008편성 | 2015년 3월 4일 | ||
| UL009편성 | 2015년 3월 11일 | ||
| UL010편성 | 2015년 3월 19일 | ||
| UL011편성 | 2015년 4월 2일 | ||
| UL012편성 | 2015년 4월 10일 | ||
| UL013편성 | 2015년 4월 18일 | ||
| UL014편성 | 2015년 5월 2일 | ||
| UL015편성 | 2015년 5월 10일 | ||
| UL016편성 | 2015년 5월 19일 | ||
| UL017편성 | 2015년 6월 2일 | ||
| UL018편성 | 2015년 6월 7일 |
-
차량 내부 -
후면
