신분당선 D000호대 전동차
더 많은 작업

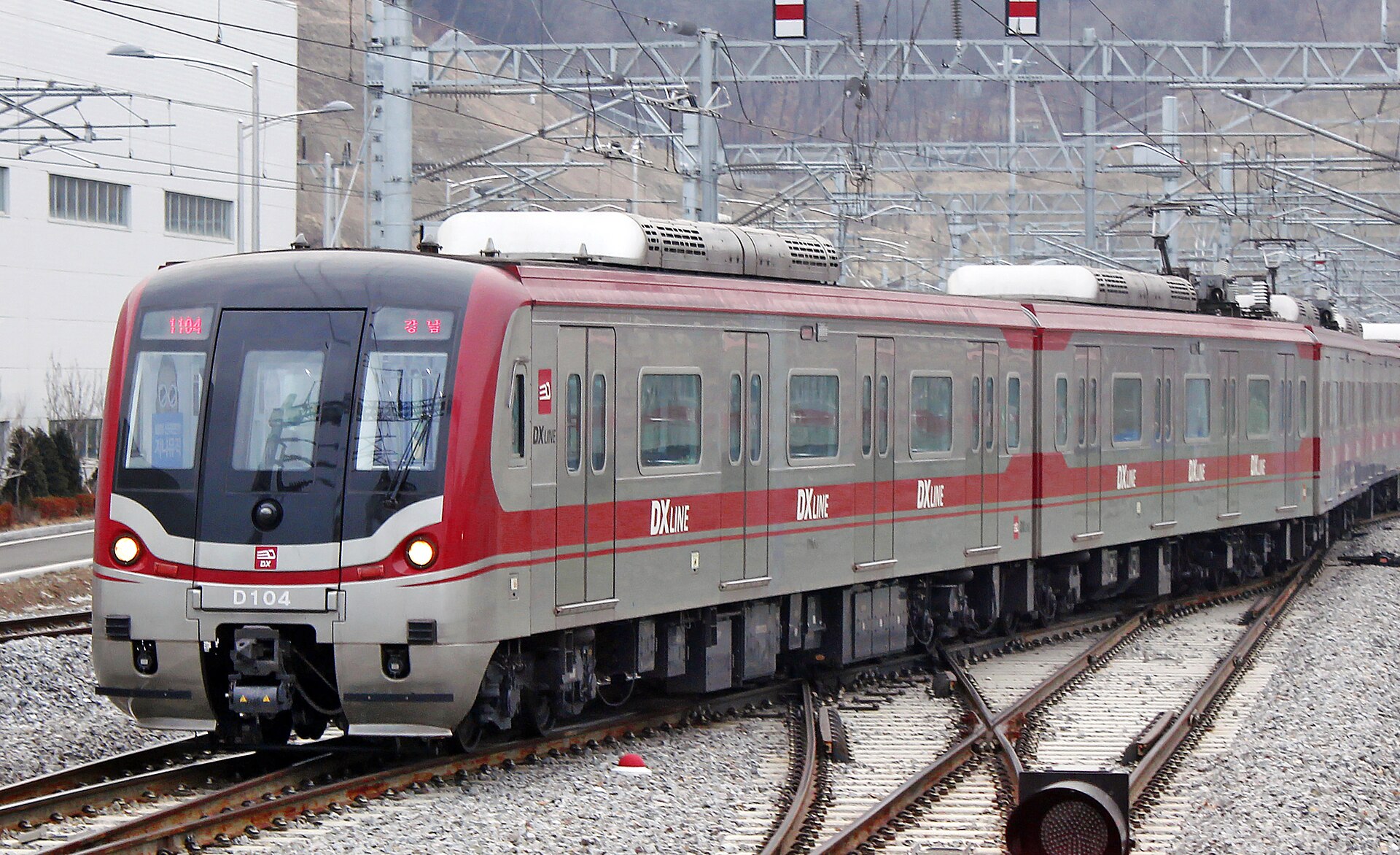

 광교차량사업소에 유치돼 있는 D04편성 | |
| 제작 및 운영 | |
|---|---|
| 주 용도 | 지하철 구간 입선용 통근형 전동차 |
| 제작사 | 현대로템 |
| 운영 회사 | 신분당선, 경기철도 |
| 제작 연도 | 2010년 4~12월: D01~D11 2011년 1월: D12 2014년 9~12월: D13~D16 2015년 1~3월: D17~D20 2020년 6~7월: D21~D23 2029년: D24~D25 |
| 생산량 | 138량 |
| 제원 | |
| 양 수 | 6 |
| 편성 길이 | 117.850 mm |
| 전장 | 19,500 mm |
| 전폭 | 3,120 mm |
| 전고 | 3,600 mm |
| 차량 중량 | 229.5 t |
| 궤간 (mm) | 1,435 |
| 성능 | |
| 전기 방식 | 교류 25,000V 60Hz 가공강체가선방식 |
| 제어 방식 | VVVF-IGBT(미쓰비시)(현대로템 IPM) 2레벨 1C4M제어 |
| 기동가속도 | 3.0 km/h/s |
| 영업 최고 속도 | CBTC 구간 90(1단계 구간)km/h~120(2단계 구간) km/h |
| 설계 최고 속도 | 120 km/h |
| 감속도 | 3.5(상용), 4.5(비상) km/h/s |
| 전동기 출력 | 240 kW |
| 편성 출력 | 2880(4680마력) kW |
| 구동 장치 | 유도전동기 |
| 제동 방식 | 회생제동 병용 전기지령식 공기제동 |
| MT비 | 3M 3T |
| 보안 장치 | CBTC (무인 반자동운전) |
신분당선 D000호대 전동차는 신분당선 개통과 함께 도입된 신분당선주식회사와 경기철도, 그리고 새서울철도 통근형 전동차다. 부산 도시철도 4호선에 이어 2번째로 별도의 운전실 없이 무인운전 기능을 맞춘 중전철급의 통근형 전동차로, 현재 총 6량 23개 편성(138량)이 운행하고 있다.
중전철 차량으론 처음으로 신분당선에 도입된 무인운전 환경을 고려하고 신기술을 도입해 제작된 차량으로서 기술시험전동차 AUTS의 기술이 다수 사용되고 있는 것이 특징이다. 차체는 스테인리스를 사용하고 있으며 출입문은 플러그 인방식을 채택해 차음성과 기밀성이 양호해졌다.
신분당선은 전구간에 RF-CBTC를 사용한 무인운전 시스템을 도입하고 있다. 기본적인 차량의 시스템은 차내의 VOBC란 차상 신호장치가 지상의 VCC관제 시설과 통신해 열차 간격과 운행 지령을 통제해 VOBC는 차내의 TCMS를 통해 차량 상태를 파악하고 차량의 이상 발생시 이를 관제사에게 통보하면 관제사는 통신 지령을 동해 조치를 할 수 있도록 돼 있다. 따라서 운전실이 따로 설치돼 있지 않아 평시 운행 땐 제어대를 덮개로 덮고 운행되며 필요시 기관사 업무를 수행한 안전요원이 항시에 승차해 비상시를 대비하도록 돼 있다. 제어대 내부엔 일반적인 전동차의 운전 제어 기기가 있으며 접이식 간이 의자도 내장돼 있다.
현재 편성 현황은 다음과 같다. 6량으로 운행된다.
| ← 신사 방향 | D1xx (Tc1) |
D2xx (M1) |
D3xx (M2) |
D4xx (T) |
D7xx (M1) |
D0xx (Tc2) |
광교 방향 → |
|---|
- D01~D23편성: 광교차량기지, 6량
현재 운행 중인 차량은 굵은 글씨로 표시했다.
D01~D12편성까진 신분당선 소속 전동차며, D13~D20편성까진 경기철도 소속 전동차고, D21~D23편성은 새서울철도 소속이다.
경전철을 제외하고 대한민국 최초로 숫자가 아닌 문자로 변성번호를 매겼다.
| 차호 | 도입 시기 | 운행 개시 | 비고 |
|---|---|---|---|
| D01편성 | 2010년 4월 3일 | 2011년 9월 28일 | |
| D02편성 | 2010년 4월 15일 | ||
| D03편성 | 2010년 5월 8일 | ||
| D04편성 | 2010년 5월 19일 | ||
| D05편성 | 2010년 6월 7일 | ||
| D06편성 | 2010년 6월 18일 | ||
| D07편성 | 2010년 7월 8일 | ||
| D08편성 | 2010년 7월 20일 | ||
| D09편성 | 2010년 8월 20일 | ||
| D10편성 | 2010년 9월 16일 | ||
| D11편성 | 2010년 11월 10일 | ||
| D12편성 | 2011년 1월 11일 | ||
| D13편성 | 2014년 9월 6일 | 2016년 1월 30일 | |
| D14편성 | 2014년 10월 10일 | ||
| D15편성 | 2014년 11월 8일 | ||
| D16편성 | 2014년 12월 11일 | ||
| D17편성 | 2015년 1월 8일 | ||
| D18편성 | 2015년 1월 17일 | ||
| D19편성 | 2015년 2월 9일 | ||
| D20편성 | 2015년 3월 1일 | ||
| D21편성 | 2020년 6월 10일 | 2021년 5월 22일 | |
| D22편성 | 2020년 6월 25일 | ||
| D23편성 | 2020년 7월 31일 | ||
| D24편성 | 2029년 예정 | 제작 예정 | |
| D25편성 | 제작 예정 | ||
| D26편성 | 2032년 예정 | 제작 예정 | |
| D27편성 | 제작 예정 | ||
| D28편성 | 제작 예정 |
